Stage6 R/T 70cc cylindertopp för Derbi E3 / E4

Från racingexperterna på Stage6 R/T kommer denna absolut toppklassiga cylinder, som redan har slagit flera rekord: Cylinder Stage6 R/T 70cc Derbi Euro 3 / Euro 4 (D50B0 / D50B1) med en borrning på 47,6 mm.

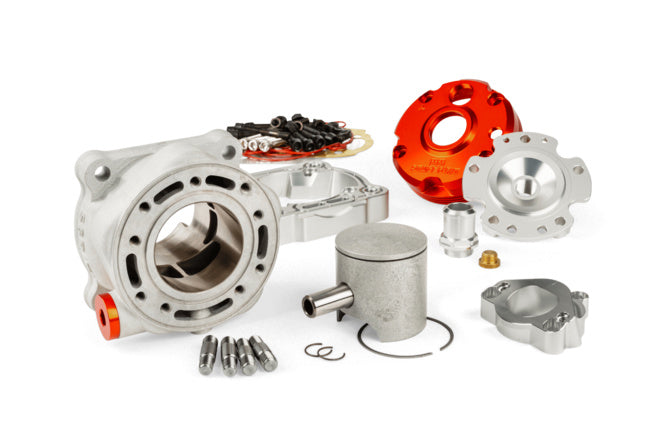

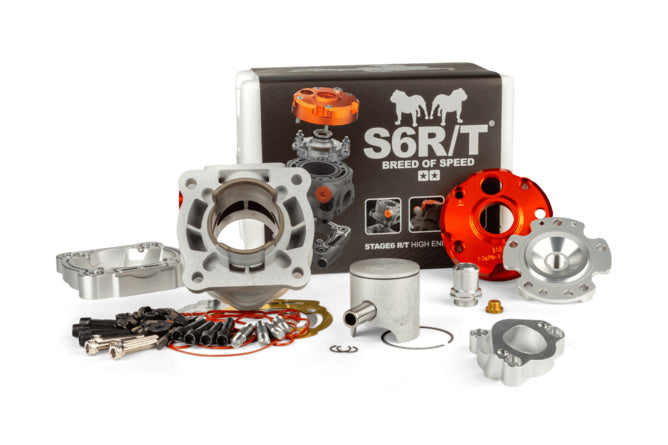

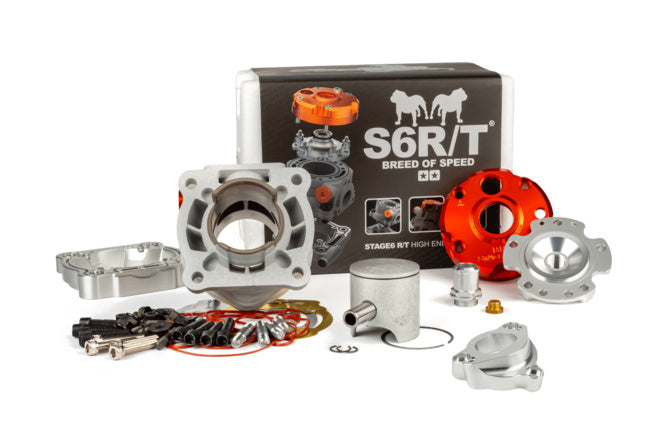

Ingår i Stage6 70 cylinderset för Derbi Senda:

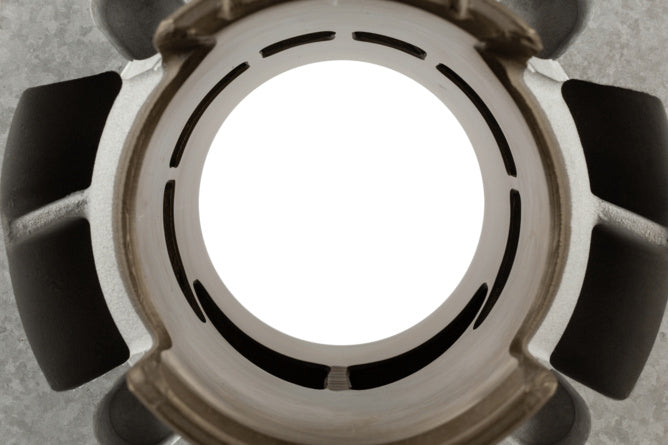

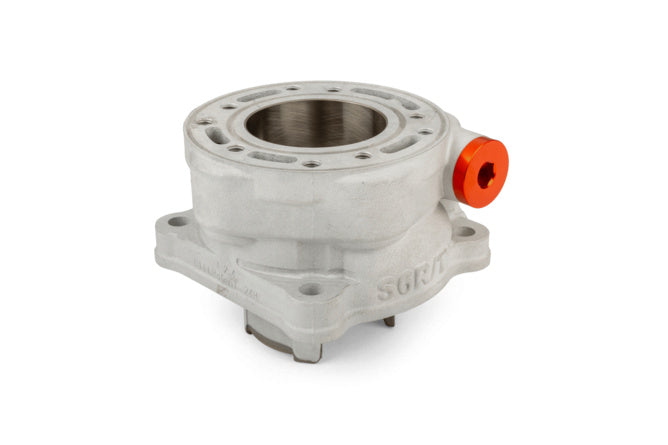

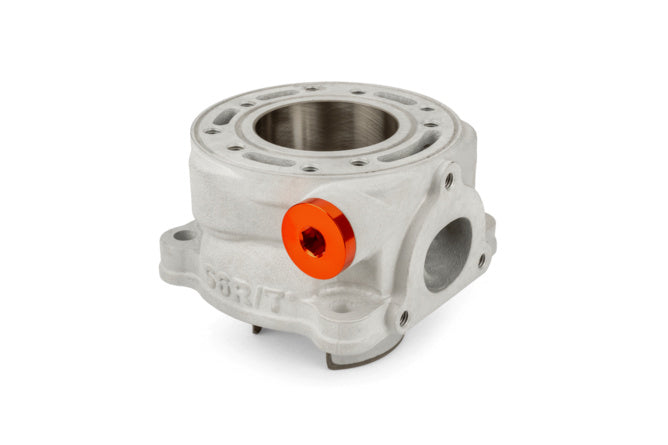

• Aluminiumcylinder med 47,6 mm borrning, med 6 överföringsportar och delad avgasport

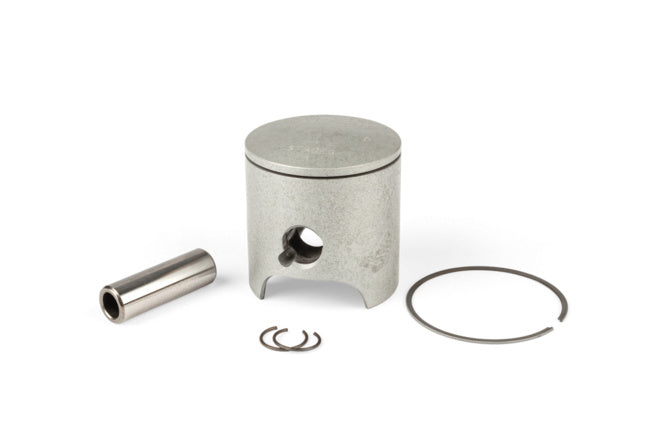

• Högkvalitativ 12 mm kolv med extra tunn kolvring

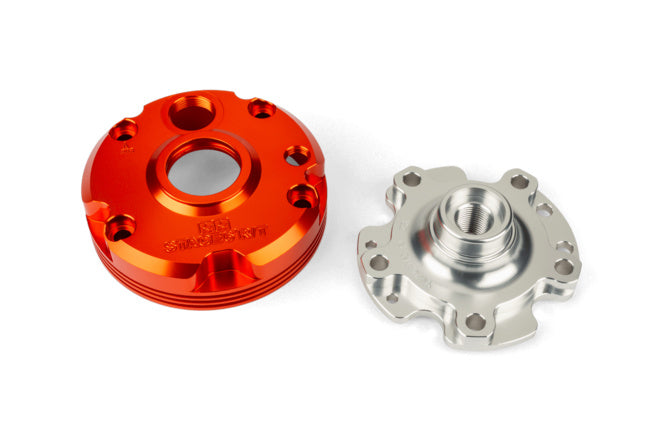

• Hög kompression cylindertopp, modulär design, med avtagbar förbränningskammare (orange anodiserad)

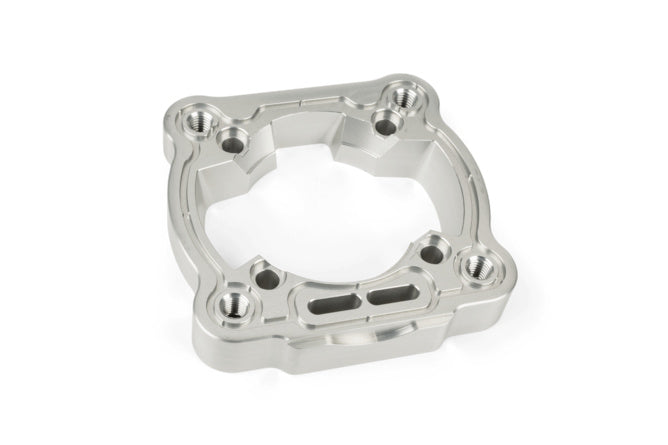

• R/T spacer / adapterplatta med innovativ monteringsdesign

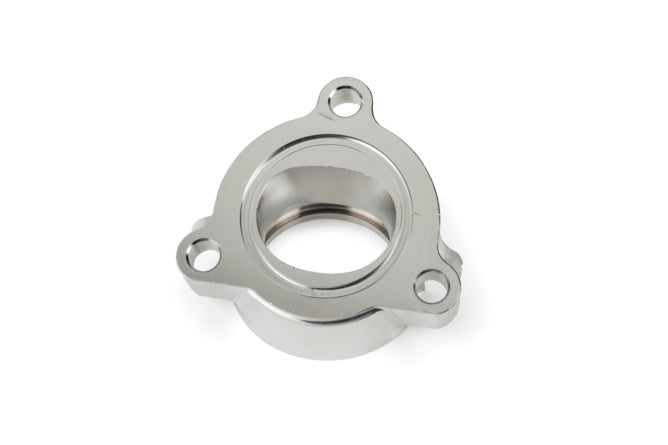

• CNC-fräst avgassfläns

Stage6 R/T 70cc cylinder MK1 - Innovativ montering

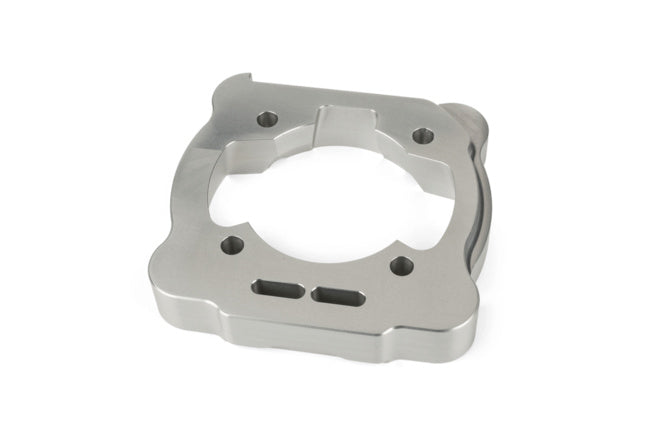

Den verkliga speländaren med detta kit är installationen av spacer/adapterplattan. Den CNC-bearbetade adapterplattan fästs på motorblocket och håller cylindern med hjälp av externa bultarna. Detta eliminerar behovet av genomgående bultar, vilket öppnar upp nya möjligheter för ytterligare modifieringar av avgas- och överföringsportar, eftersom de inte längre är begränsade av konventionella racercylindrar.

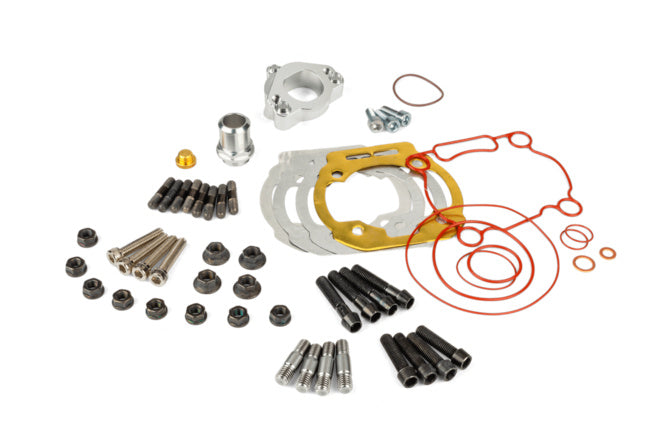

Dichtning med Viton® O-ring mellan adapterplattan och cylindern säkerställer läckagefri montering och eliminerar behovet av senare justeringar. Dessutom är basplattan oberoende av cylindern, vilket innebär att du kan byta kolven utan att ta bort plattan.

Stage6 R/T Racing Cylinder 70 - Topp prestanda för racing

Prestandamässigt är denna cylinder helt i topp – 24HK kan uppnås med rätt setup. Den termiska effektiviteten är enastående: förbränningskammaren är säkrad med fem bultar, var och en av dessa kyls individuellt genom sin egen kylkanal. Detta eliminerar effektivt problem med kolvblockeringar orsakade av värmepunkter runt bultarna.

Installation av Stage6 cylinder

Obs: motorblocket måste bearbetas lite för att ge utrymme för cylinderns bas (D. = 56,7 mm +/- 0,1 mm, 10 mm djup). En detaljerad installationsmanual ingår.

• Cylinderns basdiameter: 56,7 mm
• Cylinderns baslängd: 10 mm

Setup stage6 R/T 70cc Kit Derbi

70 R/T cylindersetet levereras med en avgassfläns som möjliggör installation av alla standard Derbi-avgasystem.

Vi rekommenderar för närvarande följande Stage6-avgas för maximal prestanda:

• Avgas Stage6 R/T 70 - 80, lågmonterad version
• Avgas Stage6 R/T 70 - 80, högmonterad version

För resten av setupen föreslår vi följande komponenter:

• Vevaxel Stage6 R/T Derbi
• Vevaxellager Stage6 R/T FKM Derbi
• Insugningsmanifold Stage6 AM6 / Derbi
• Förgasare PWK 28
• Inre rotor tändsystem Stage6 R/T av PVL Derbi
• Kopplingsskivor 5 skivor Stage6 R/T Derbi

• Borr 47,6 mm
• Serie R/T
• Kolvpinne 12 mm
• Slagvolym 70cc
• Slaglängd Original
• Stånglängd Standard
• Trimningsnivå Hög kvalitet
• Cylinder material Aluminium
• Tändstiftsgänga M14 lång
