STAGE6 R/T 70 AM6

Den välkända 70cc högpresterande racingcylindern från Stage6 R/T har slagit rekord, säkrat otaliga segrar och vunnit många priser. Från och med idag är detta kraftpaket från Stage6 R/T Racing-tuningexperterna äntligen också tillgänglig för Minarelli AM6-motorer.

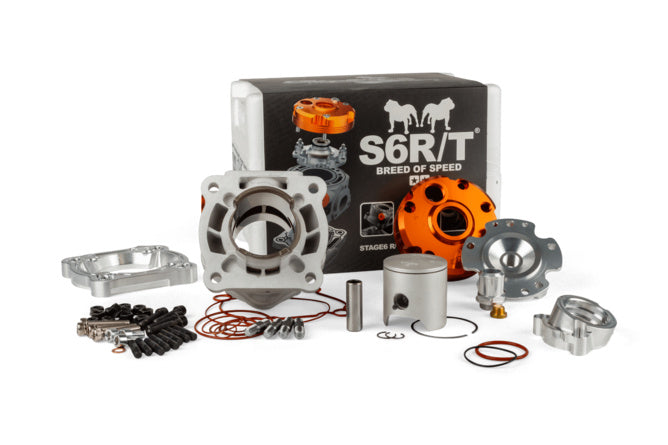

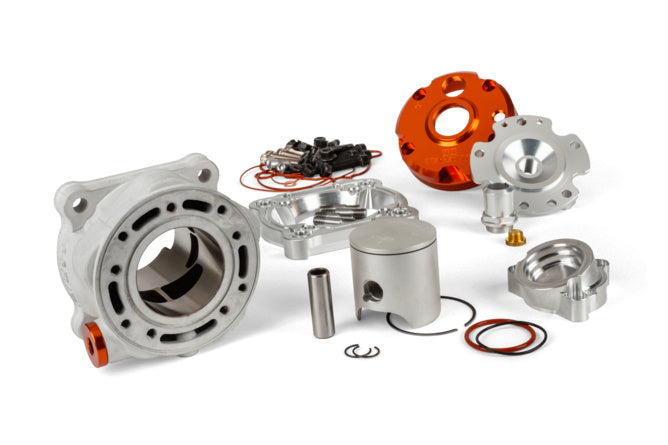

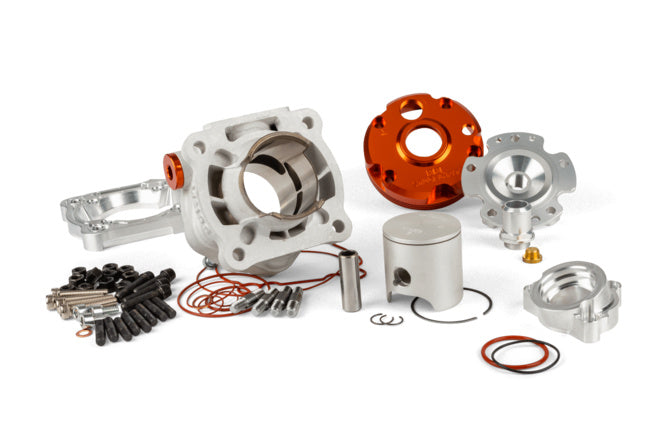

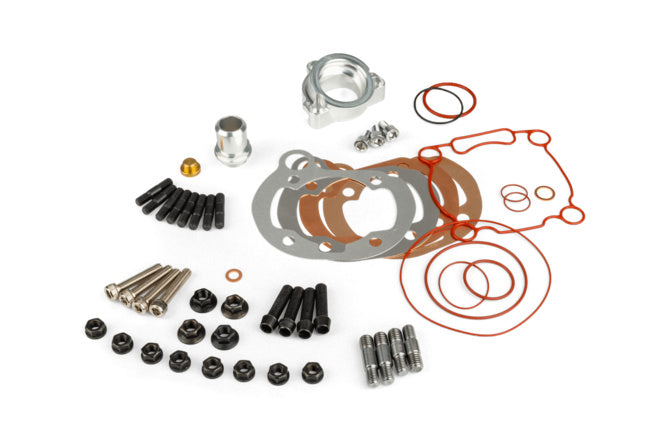

Kitet består av:

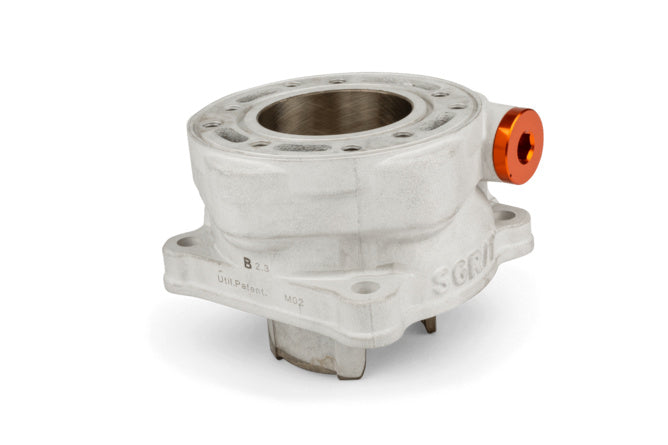

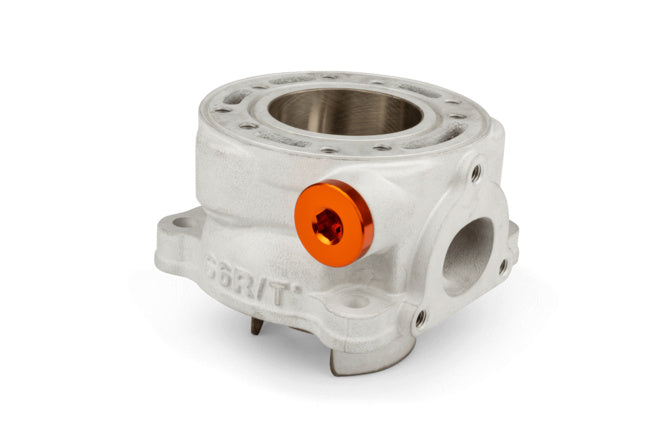

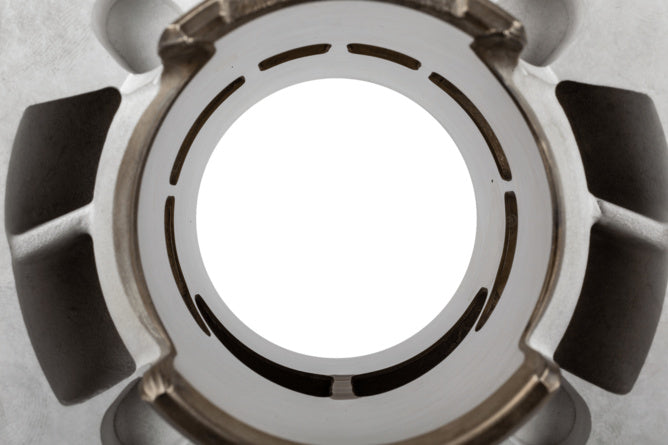

• Aluminiumcylinder med 47,6 mm borrning, med 6 överföringsportar och bryggad avgasport

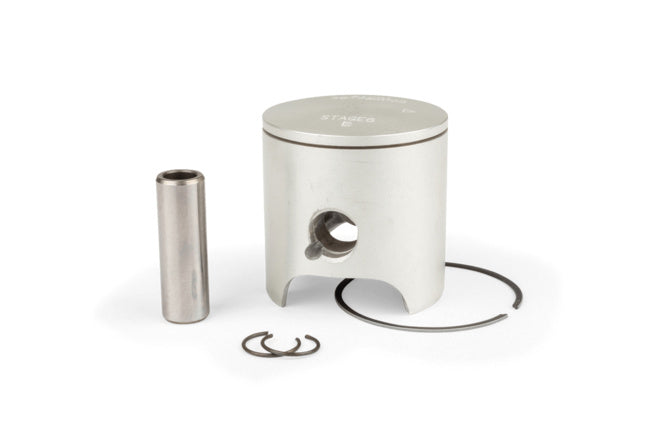

• Högkvalitativ kolvsats (12 mm kolvspinne) med högpresterande kolvrings

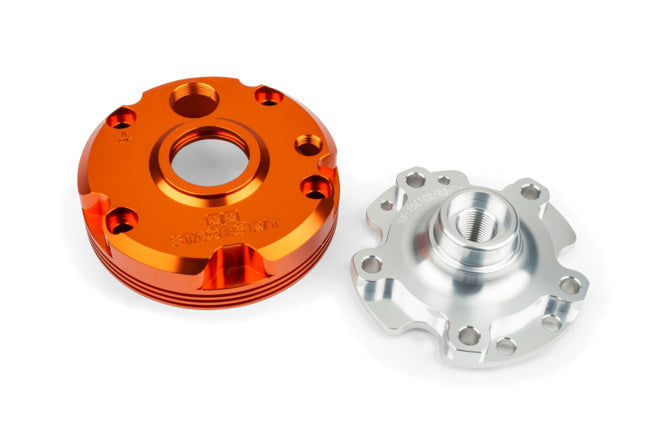

• Högt kompressionsförhållande cylinderhuvud, modulärt, avtagbart förbränningskammare (orange anodiserad)

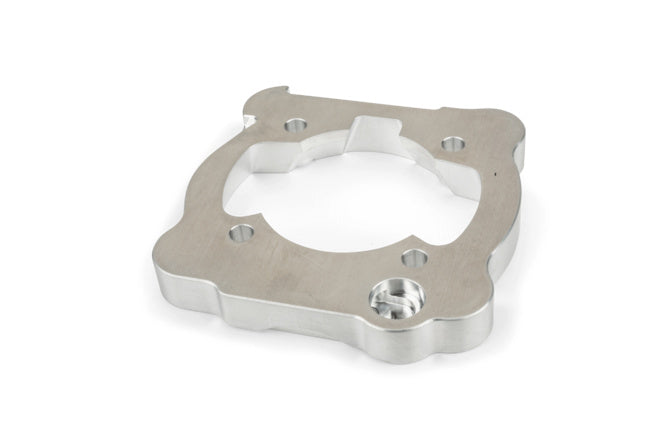

• R/T distans-/adapterplatta med banbrytande monteringsdesign

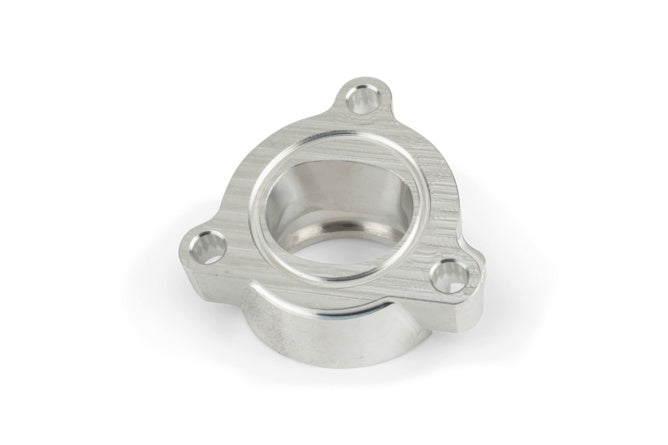

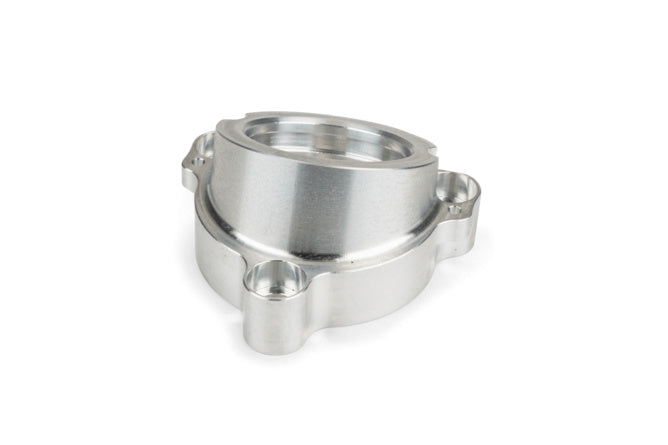

• CNC-fräst avgasadapter

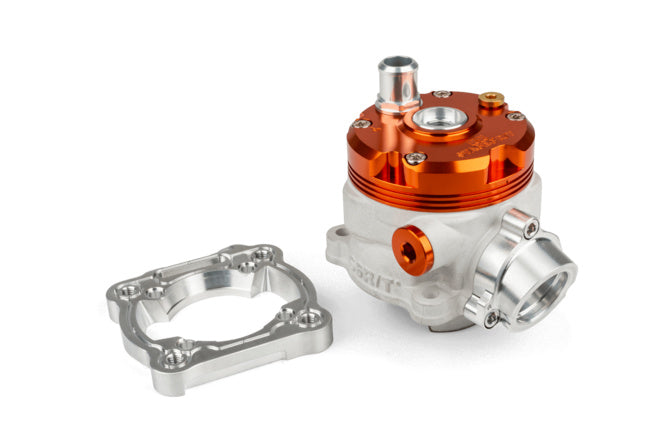

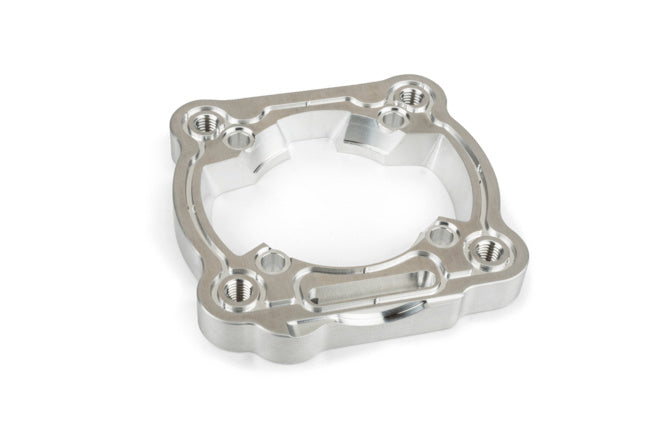

INNOVATIV MONTERING Den verkligt banbrytande funktionen hos detta cylinderkit är den nya installationsdesignen med cylinderrymd-/adapterplatta. Den CNC-frästa adapterplattan bultas fast på vevhuset, cylindern monteras via externa bultar så att det inte finns några bultar som skär genom cylindern. Denna nya design öppnar upp alla typer av möjligheter för trimmare att modifiera och optimera sin motor (portning) utan att vara föremål för de vanliga begränsningarna. En Viton O-ring-tätning mellan adapterplattan och cylindern gör framtida tätningprocesser onödiga vid exempelvis byte av kolvar.

HÖGPRESTERANDE RACINGPRESTANDA I termer av prestanda är denna cylinder en topptrimningskit för racing - 24 hk är möjligt om den kombineras med rätt trimkomponenter. Termiken är utmärkt - förbränningskammarinsatsen är bultad till cylindern vid fem punkter, varje bult kyls av sin egen kylficka. De kritiska områdena vid stiftbultarna stabiliseras således och risken för kolvsäkring minimeras.

MONTERINGSINSTRUKTIONER Cylindern kan monteras plug & play på alla motorblock som ursprungligen var utrustade med ett aluminiumcylinderkit. På nyare AM6-motorer med gjutjärnscylindrar måste du bearbeta blocket något för att ge plats åt cylinderns bas.

Här är de relevanta dimensionerna för cylinderns bas:

• Diameter cylinderyta: 56,7 mm
• Längd cylinderyta: 16 mm
• Du hittar detaljerade instruktioner med exakta specifikationer i installationsmanualen.

RÄTT INSTÄLLNING MATCHANDE AVGAS

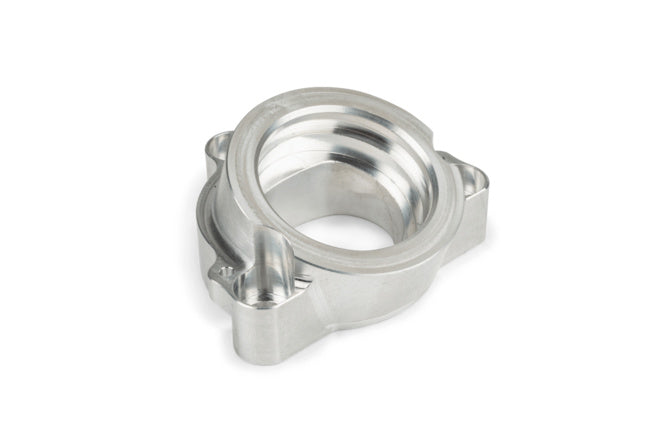

Den 70cc cylinder med medföljande avgasfläns tillåter installation av alla AM6 avgassystem med 32mm flänsdiameter som finns tillgängliga på marknaden. Flänsen är utrustad med 2 O-ringar för att säkerställa 100% tätning, med en O-ring på cylindersidan och en O-ring på insidan mot avgasen. För avgas med 28mm diameter måste du använda en avgasadapterhylsa 32mm till 28mm.

För maximal effektutveckling rekommenderar vi för närvarande följande Stage6 avgassystem:

• S6-96188751 (låg montering)
• S6-9518805 (höghängd)

ANDRA MATCHANDE KOMPONENTER Stage6 R/T-cylindern används med standard AM6 slaglängd (39mm) och anslutningsstång (85mm). Vi rekommenderar användning av en högpresterande racingvevaxel för Minarelli AM6.

Andra rekommendationer för att komplettera din inställning:

• Oljetätningar Stage6 R/T FKM Minarelli AM6
• Insugssats 28mm AM6 / Derbi Orange
• Inre rotor tändning Stage6 R/T av PVL Minarelli AM6
• 5-plats koppling Stage6 R/T Minarelli AM6 med växellådsolja
